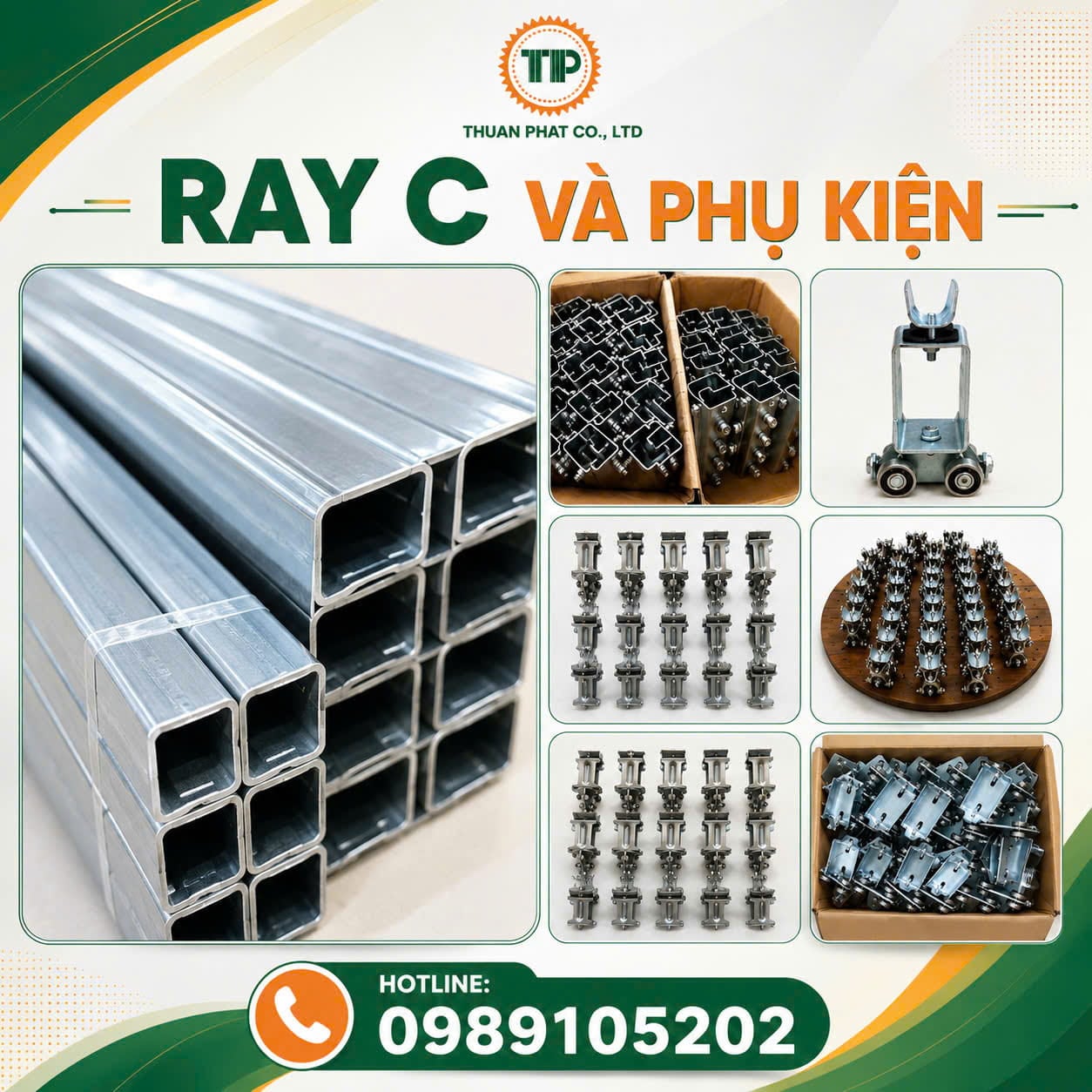

Ray C cầu trục và phụ kiện

Hệ ray C cầu trục là giải pháp quản lý và dẫn hướng cáp điện cho cầu trục, giúp cáp di chuyển gọn gàng, an toàn, giảm hư hỏng và tăng độ tin cậy của toàn bộ hệ thống.

Ray C cầu trục là gì? Là thanh ray bằng thép mạ kẽm có tiết diện hình chữ C, dùng để treo và dẫn hướng cáp điện dẹt trong hệ thống cầu trục, cổng trục và các thiết bị di chuyển công nghiệp. Ray C giúp cáp điện di chuyển theo xe con (palăng) một cách an toàn, không bị xoắn hoặc rối.

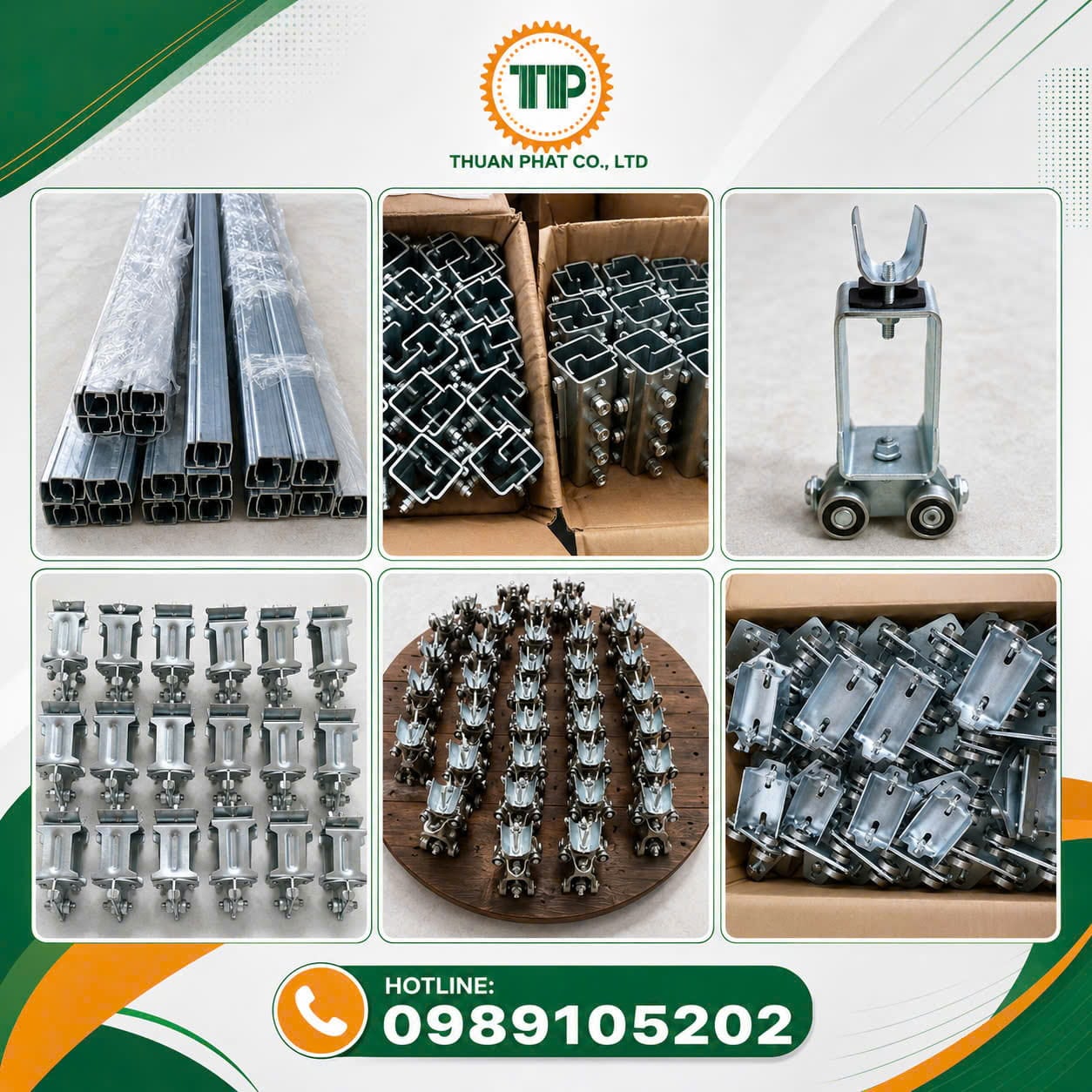

Ray C cầu trục

Công dụng của hệ ray C cầu trục

• Ngăn cáp điện bị rối, xoắn hoặc kẹt.
• Hạn chế đứt cáp, mất kết nối và nguy cơ chập điện.
• Tăng độ bền và tuổi thọ của dây cáp điện.

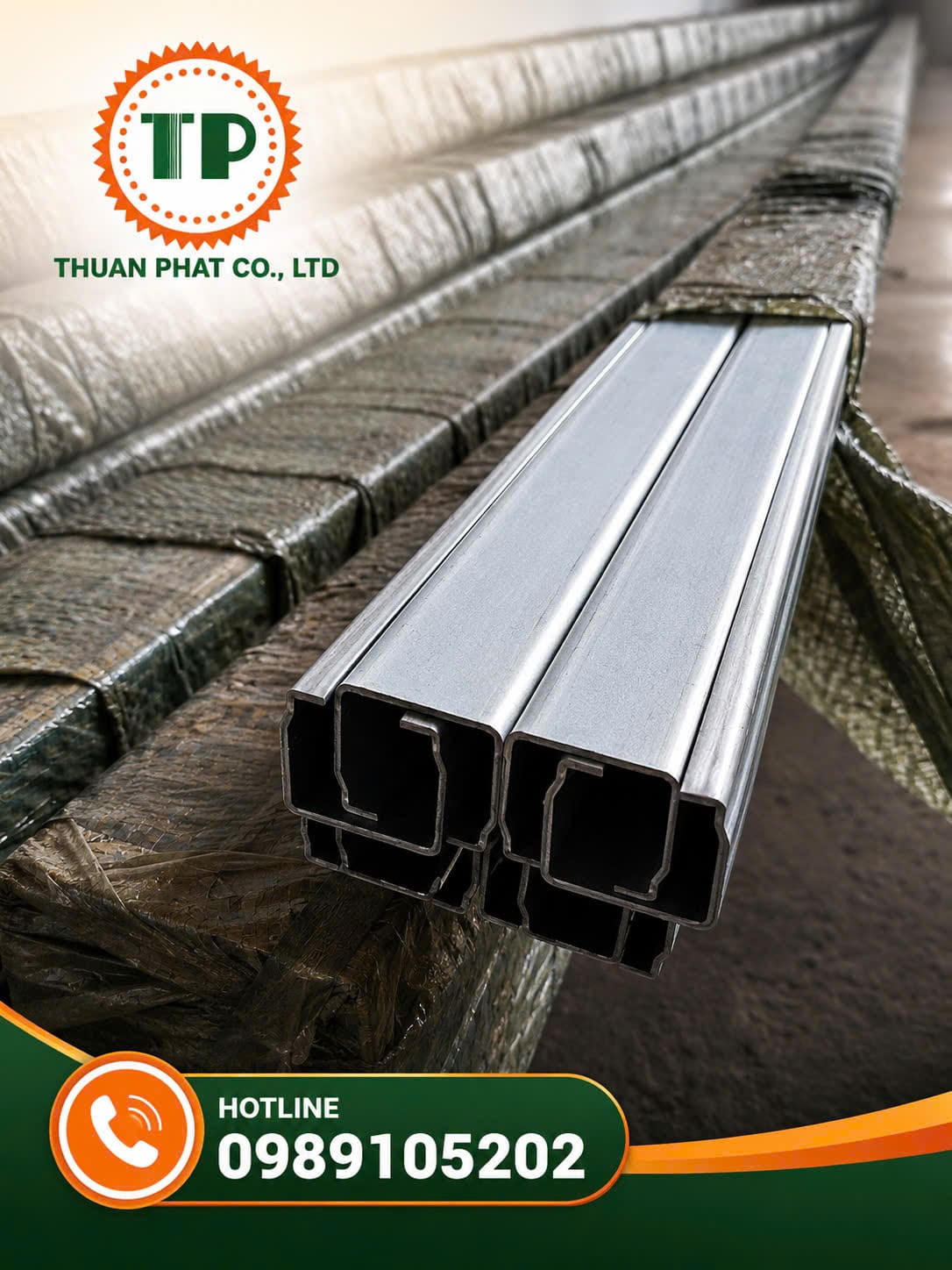

Ray C cầu trục

Thông số kỹ thuật chính của ray C cầu trục

• Kích thước ray: 30 × 32 mm.
• Độ dày: 1,5 mm.
• Chiều dài tiêu chuẩn: 3 m/thanh.
• Vật liệu: thép cứng mạ kẽm chống oxy hóa.
• Khả năng chịu tải của ray: khoảng 120 kg.
• Nhiệt độ làm việc: -40°C đến 125°C.

Ray C cầu trục

Nguyên lý hoạt động của ray C cầu trục

Các con lăn treo cáp chạy bên trong ray C, kéo theo dây cáp khi cầu trục hoặc palăng di chuyển. Nhờ đó dây cáp được thu và nhả đều, không bị xoắn hay chùng quá mức.

Cách xác định chiều dài ray C và cáp

• Ray được ghép từ các thanh dài 3 m bằng khớp nối.
• Tổng chiều dài ray phụ thuộc vào khẩu độ cầu trục.
• Chiều dài cáp được tính dựa trên chiều dài ray và độ võng cần thiết để cáp hoạt động ổn định.

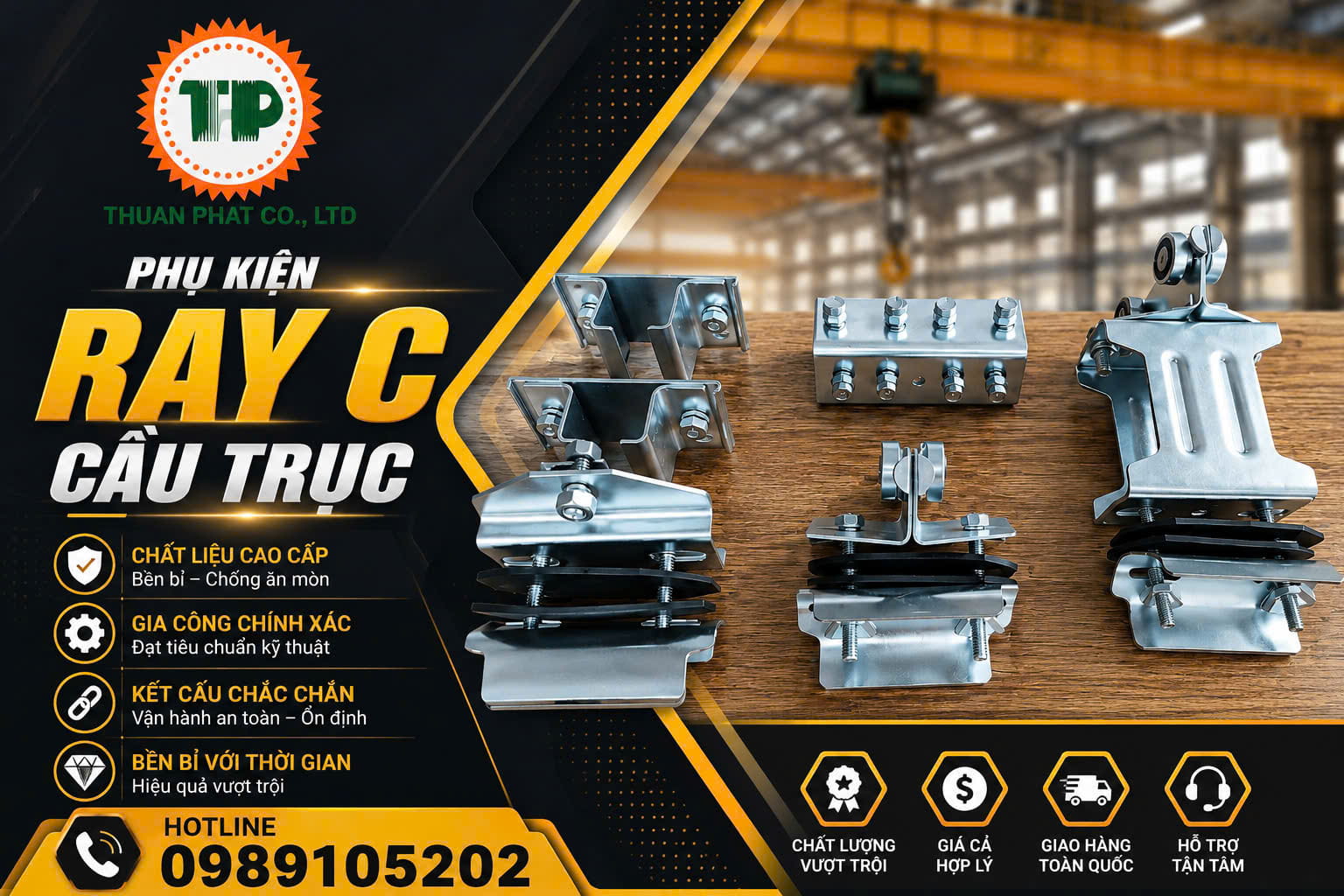

Các phụ kiện đi kèm ray C cầu trục

• Con lăn treo cáp.
• Con lăn dẫn hướng.
• Kẹp cáp.
• Kẹp ray C.
• Tay đỡ ray.
• Nối ray C để ghép các thanh ray lại với nhau.

Ray C cầu trục

Lắp đặt ray C cầu trục

Ray C thường được lắp trên đường di chuyển ngang của cầu trục hoặc palăng. Phổ biến nhất là sử dụng cáp điện dẹt. Một đầu cáp nối với tủ điều khiển, đầu còn lại nối với palăng hoặc thiết bị di động; toàn bộ cáp được treo bằng hệ con lăn chạy trên ray C.

Bên cạnh ray C cầu trục, Công ty Thuận Phát còn cung cấp các loại thiết bị cầu trục khác cụ thể như sau:

🛑🛑🛑 Ray điện hộp kín an toàn >>>CLICK HERE<<<

🛑🛑🛑 Chổi tiếp điện cầu trục >>>CLICK HERE<<<

🛑🛑🛑 Cáp thép cho palang >>>CLICK HERE<<<

🛑🛑🛑 Cổ góp điện 4 pha >>>CLICK HERE<<<

Đến với Công ty thiết bị cầu trục Thuận Phát, Quý khách sẽ nhận được các chính sách tốt sau:

► Đội ngũ kỹ thuật tư vấn chuyên nghiệp

► Miễn phí giao hàng trên toàn quốc, nhanh chóng, an toàn tuyệt đối

► Cam kết: Sản phẩm chính hãng - Đúng chất lượng - Gọi ngay Hotline nhận nhiều ưu đãi hơn!

Sau đây là video giới thiệu về hệ ray C cầu trục và phụ kiện

LIÊN HỆ NGAY >>> 0989 105 202

để được tư vấn miễn phí, và lựa chọn được thiết bị cầu trục phù hợp với nhu cầu của Quý khách
