Ray điện hộp kín là gì? Cấu tạo, ứng dụng và hướng dẫn lắp đặt chi tiết

Ray điện hộp kín là hệ thống dẫn điện dạng thanh dài khối hộp, bên trong chứa các rãnh đồng dẫn điện và bên ngoài bọc kín bằng vỏ nhựa PVC cách điện. Khác với các dòng ray điện hở thông thường, giải pháp này che kín hoàn toàn lõi đồng, giúp bảo vệ an toàn cho công nhân, chống va quẹt điện và ngăn chặn tối đa tác động từ bụi bẩn, hơi ẩm.

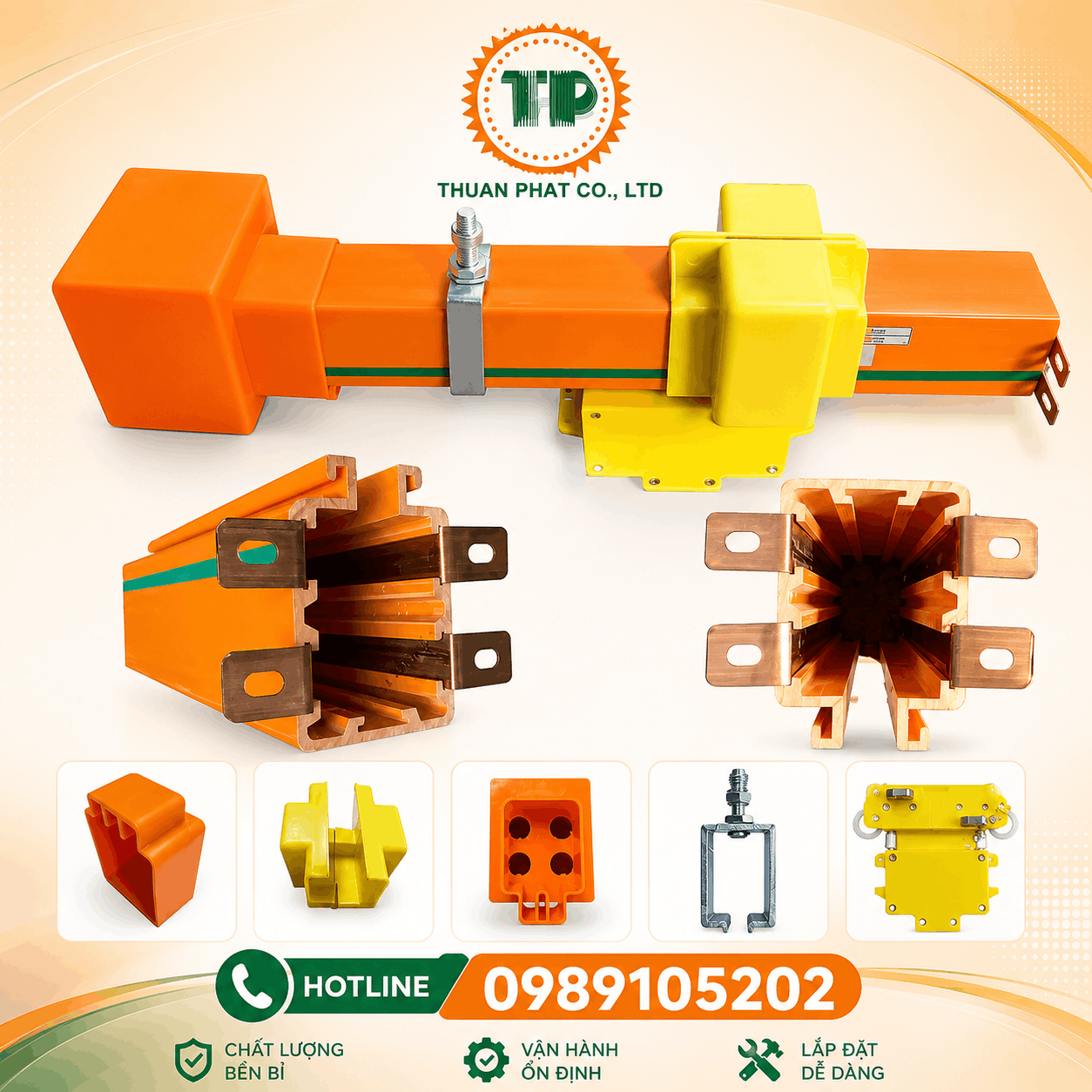

Ray điện hộp kín

Cấu tạo và phân loại ray điện hộp kín

• Thành phần chính: Bao gồm vỏ bảo vệ cách điện (nhựa PVC chịu nhiệt, chống va đập) và các lõi dẫn điện bằng đồng nguyên chất.

• Phân loại theo số pha: Phổ biến nhất là loại 4P (4 lõi đồng), ngoài ra còn có loại 1P, 3P, 6P, hoặc 7P tùy theo yêu cầu hệ thống.

• Dòng điện định mức: Phục vụ đa dạng công suất từ nhỏ đến lớn như 50A, 60A, 75A, 100A, cho tới 150A hoặc cao hơn.

• Kích thước tiêu chuẩn: Thường được sản xuất theo dạng thanh dài 4 mét/thanh để thuận tiện vận chuyển và lắp ráp.

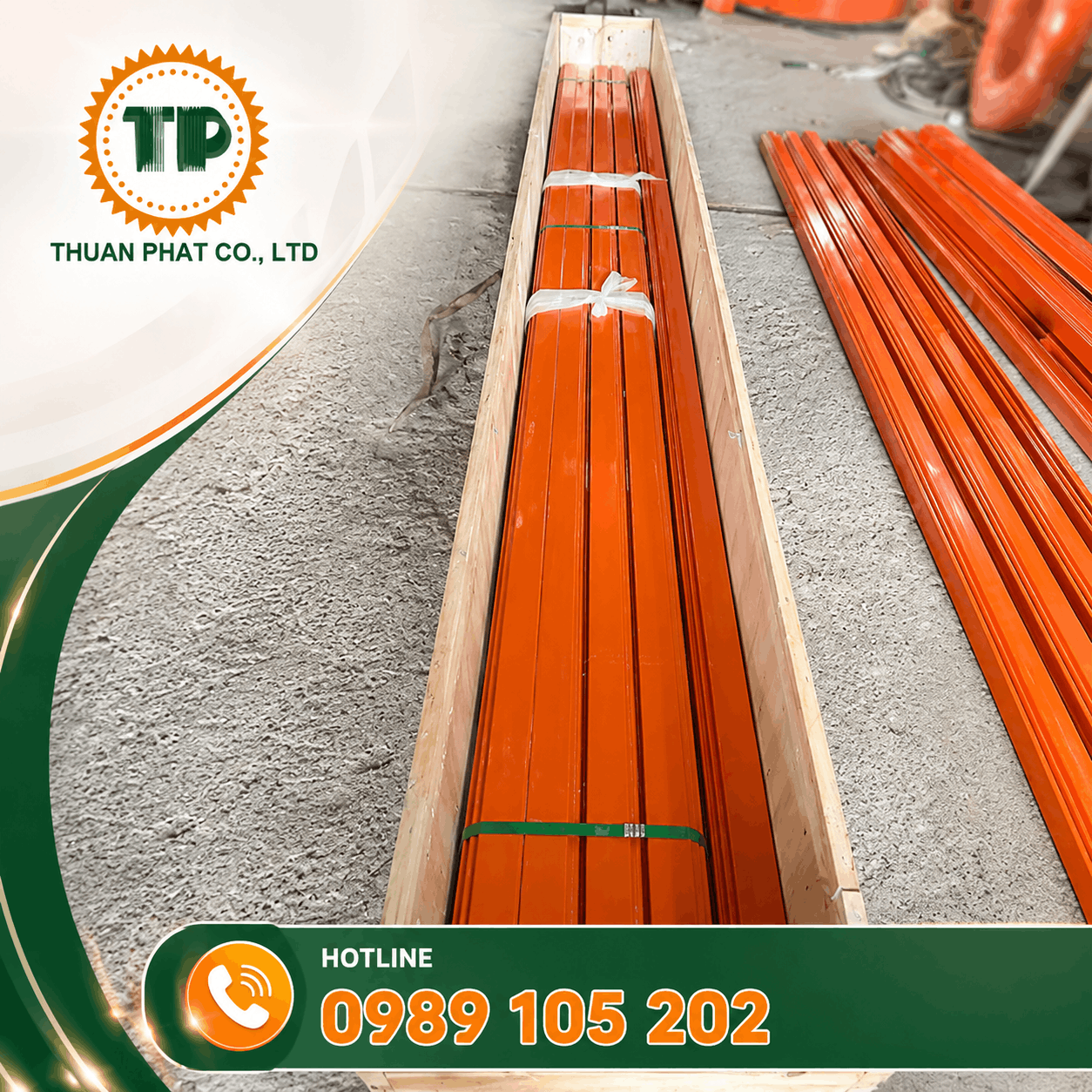

Ray điện hộp kín

Ứng dụng phổ biến của ray điện hộp kín

Do đặc tính bọc kín an toàn, ray điện hộp kín được tin dùng trong cả môi trường trên cao lẫn lắp đặt ở vị trí dưới thấp:

• Ngành dệt may & in ấn: Cấp nguồn cho máy in lụa trải vải, máy sấy vải, máy cắt vải tự động – những nơi thường có nhiều xơ vải, bụi bẩn dễ gây chập cháy nếu dùng ray hở.

• Thiết bị nâng hạ: Hệ thống cầu trục, cổng trục, palang di chuyển.

• Dây chuyền tự động: Robot công nghiệp, băng tải, xe nâng chạy bằng điện.

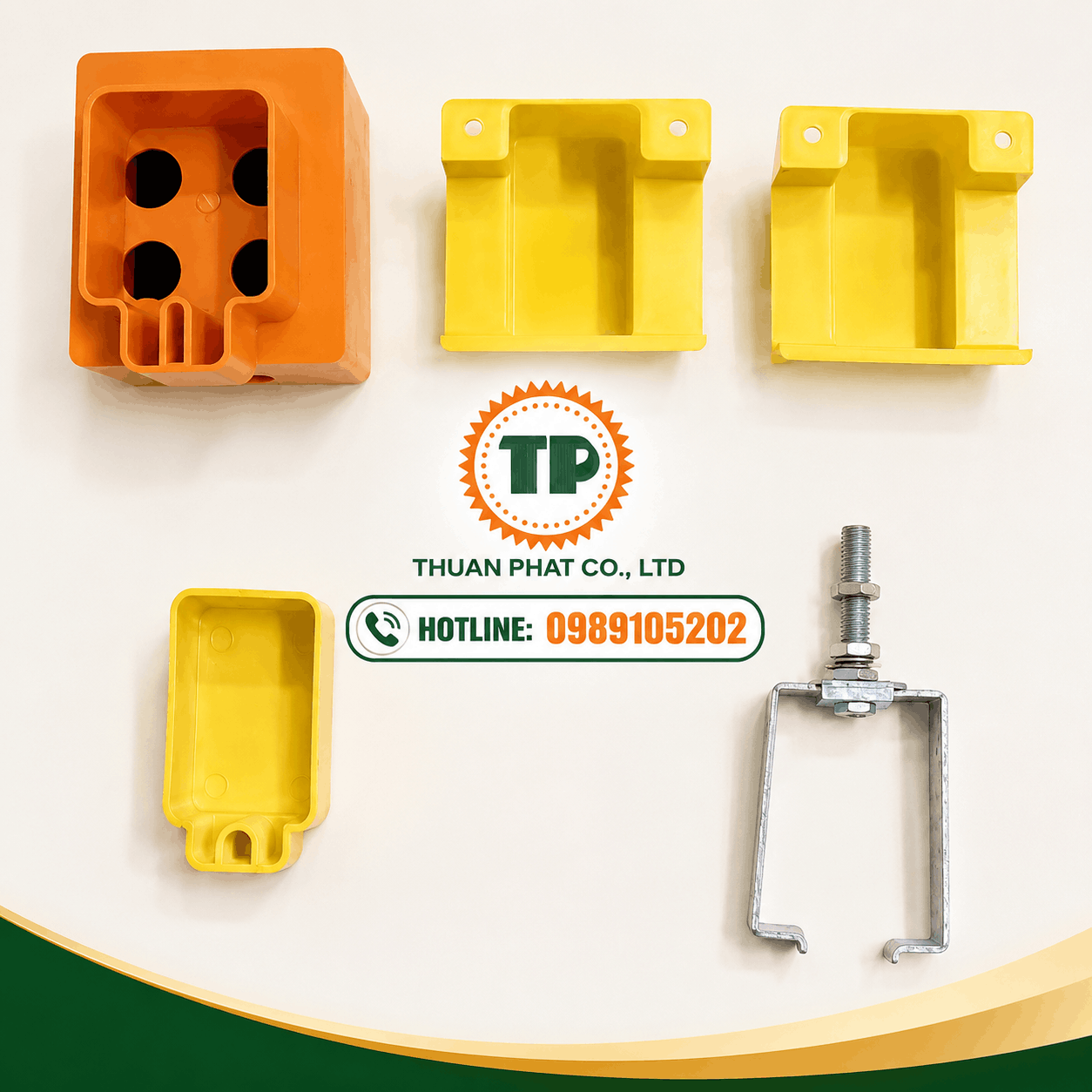

Bộ phụ kiện đồng bộ đi kèm ray điện hộp kín

Để lắp đặt hoàn thiện một hệ thống ray điện hộp kín chạy dọc nhà xưởng, bạn cần sử dụng đầy đủ các linh kiện chuyên dụng:

1. Chổi lấy điện hộp kín (Tay lấy điện): Thiết bị trượt bên trong hộp ray để tiếp xúc với lõi đồng và truyền dòng điện ra ngoài cho thiết bị di động.

2. Hộp nối ray: Dùng để liên kết chắc chắn các thanh ray 4m lại với nhau tạo thành đường truyền dài.

3. Kẹp treo ray (Kẹp cố định): Phụ kiện giữ cố định thanh ray vào hệ giá đỡ hoặc dầm thép.

4. Bịt đầu cuối: Miếng ốp bảo vệ hai đầu mút của thanh ray chống bụi bẩn bám vào và an toàn cho người chạm phải.

5. Hộp đấu nguồn điện: Bộ phận tiếp nhận nguồn điện tổng vào hệ thống thanh ray.

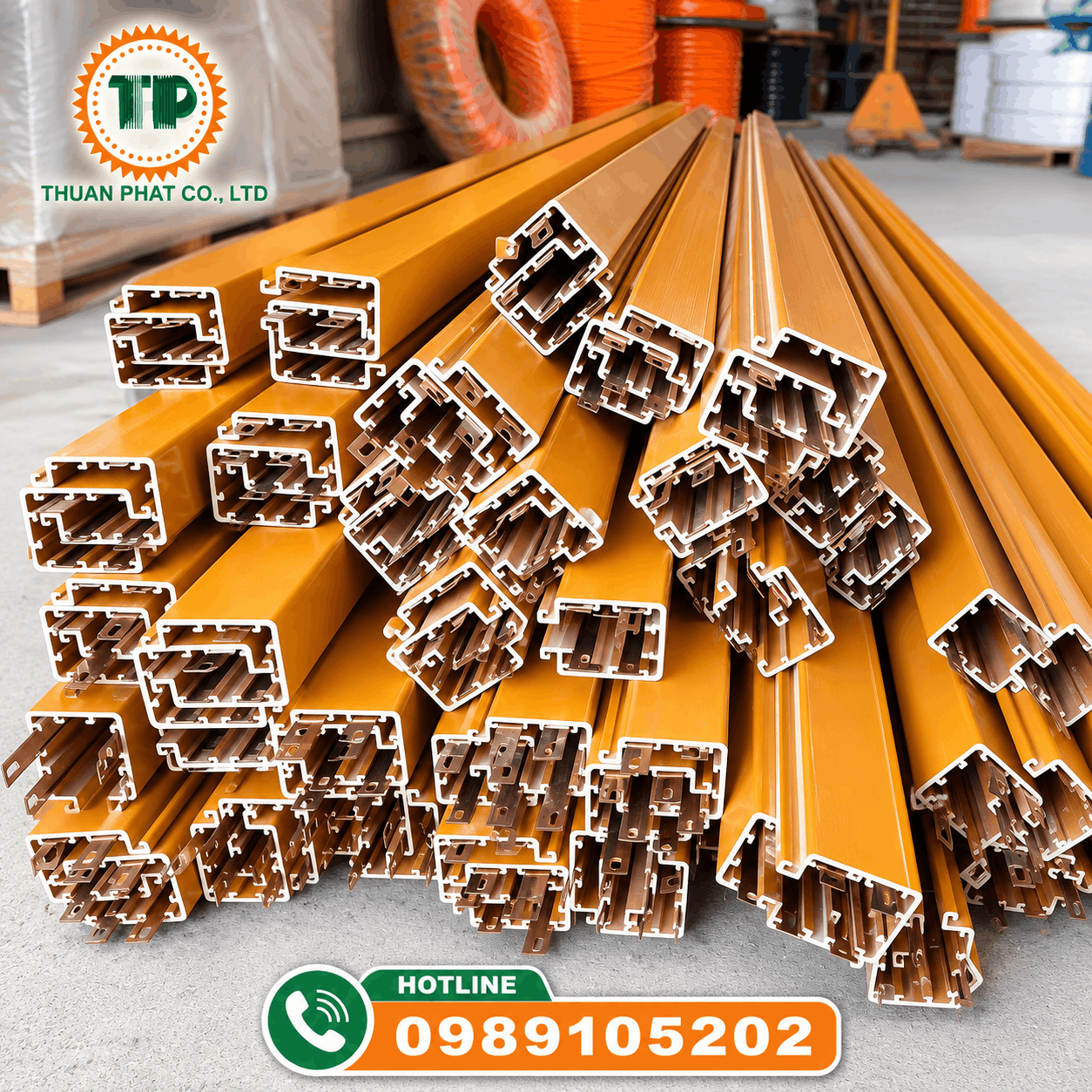

Ray điện hộp kín

Ray điện hộp kín

 Để lắp đặt hệ thống ray điện hộp kín an toàn, thẳng đều và không bị kẹt chổi điện, bạn thực hiện theo quy trình rút gọn dưới đây:

🛠️Chuẩn bị vật tư

• Thiết bị: Thanh ray (4m/thanh), chổi lấy điện, kẹp treo, hộp nối, nắp bịt, hộp nguồn, tay đỡ sắt.
• Dụng cụ: Máy cân bằng laser (hoặc dây rọi), máy khoan, cờ lê, tua vít.
• Lưu ý: Ngắt hoàn toàn nguồn điện tổng trước khi thi công.

📋 Quy trình 6 bước lắp đặt hệ ray điện hộp kín

Bước 1: Định vị tuyến dây

• Dùng máy laser hoặc căng dây để vạch một đường thẳng tắp dọc hành trình máy.
• Yêu cầu: Tuyến lắp phải thật thẳng để tránh làm kẹt hoặc mòn vẹt chổi điện.

Bước 2: Lắp tay đỡ và Kẹp treo ray

• Cố định các tay đỡ sắt vào dầm nhà xưởng hoặc khung máy.
• Gắn kẹp treo ray vào tay đỡ với khoảng cách tiêu chuẩn từ 1.0m – 1.2m. Nếu để quá thưa, thanh ray sẽ bị võng.

Bước 3: Luồn chổi lấy điện

• Luồn chổi lấy điện vào bên trong lòng thanh ray đầu tiên trước khi treo lên cao (hoặc luồn từ đầu hở của thanh ray sau khi treo).
• Đảm bảo các bánh xe của chổi điện khớp hoàn toàn vào rãnh trượt của hộp kín.

Bước 4: Treo ray, nối thanh và đấu nguồn

• Ấn mạnh thanh ray vào kẹp treo để ngậm chặt vỏ nhựa.
• Sử dụng hộp nối ray để liên kết các thanh 4m lại với nhau. Phải căn chỉnh cho các lõi đồng bên trong khít chặt, phẳng mịn, không bị vênh, sau đó vặn chặt ốc hãm.
• Lắp hộp đấu nguồn tại đầu hoặc giữa hành trình, bắt chặt cáp nguồn tổng vào các cực đồng.

Bước 5: Gắn tay kéo chổi điện

• Cố định tay kéo chổi điện (thanh sắt chữ U/V) vào bộ phận di động của thiết bị (palang, sàn máy).
• Kết nối tay kéo với chổi điện bằng lò xo hoặc khớp linh hoạt để dẫn đường cho chổi trượt theo.
• Đấu dây dẫn từ chổi điện về tủ điều khiển của máy.

Bước 6: Lắp nắp bịt và kiểm tra vận hành

• Lắp nắp bịt đầu cuối vào hai đầu mút hành trình để chống bụi và bảo vệ an toàn.
• Kiểm tra cơ học (chưa đóng điện): Kéo thử máy chạy dọc hành trình xem chổi điện có trượt êm không, có vấp ở mối nối không.
• Đóng điện: Đo điện áp tại chổi lấy điện đủ pha, sau đó cho máy chạy thử tải.

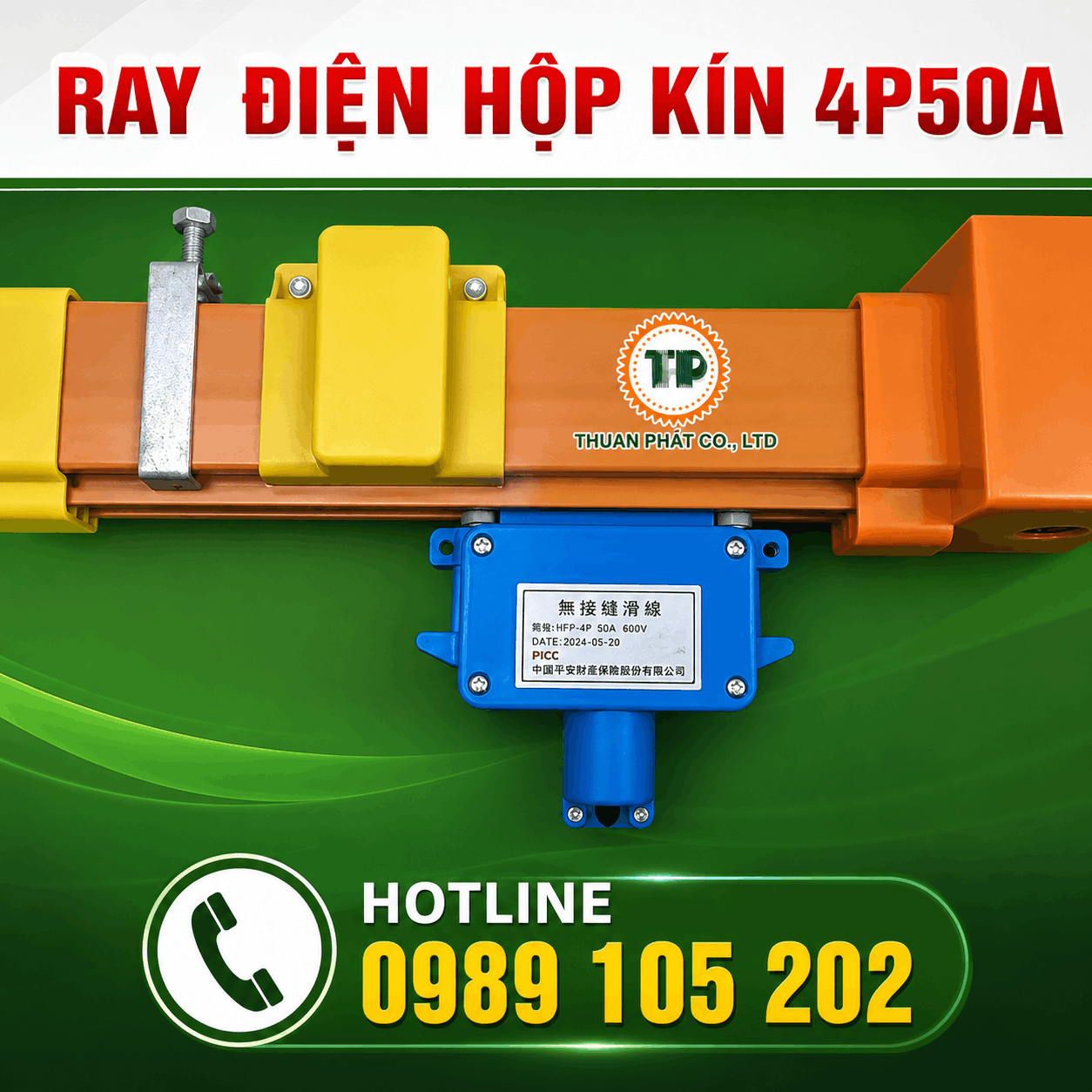

Ray điện hộp kín

⚠️ 3 lỗi cần tránh

1. Mối nối bị vênh: Lõi đồng không phẳng sẽ làm đánh lửa sinh nhiệt, chảy nhựa hoặc gãy chổi điện.
2. Kẹp treo quá thưa: Làm ray bị võng, gây tiếng ồn lớn và tiếp xúc điện kém.
3. Tay kéo chổi điện quá cứng: Không có độ rơ linh hoạt sẽ làm vỡ vỏ nhựa hoặc gãy thanh trượt khi máy rung lắc.
