Căng ray điện 3P, 4P, 6P: Cấu tạo, công dụng, cách lắp đặt

Căng ray điện 3P, 4P, 6P: Cấu tạo, công dụng, cách lắp đặt: có cấu tạo đơn giản gồm 2 đầu, 1 đầu có 2 lò xo để siết chặt kéo căng đoạn ray, đầu còn lại lần lượt có 3 đai ốc, 4 đai ốc hay 6 đai ốc dùng để siết chặt các rãnh đồng lại với nhau để cấp nguồn cho đoạn ray 3P, 4P, 6P, cách lắp đặt chi tiết bên dưới.

Căng ray điện 3P, 4P, 6P hay còn gọi là tăng đưa ray điện hay cáo đầu ray được sử dụng để kéo thẳng, kéo căng ray điện 2 đầu để đảm bảo chổi tiếp điện ma sát với ray điện được mượt mà, không bị vấp.

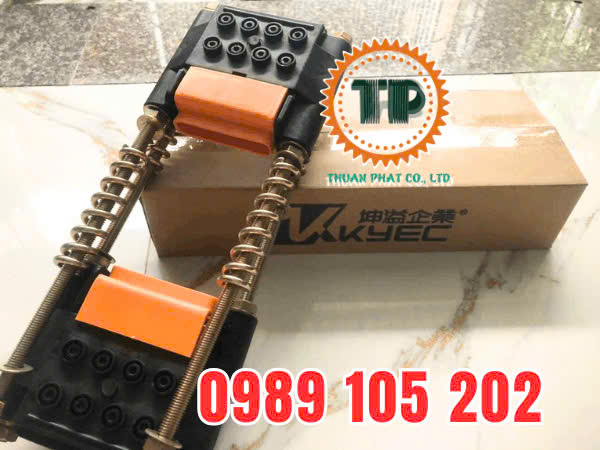

Căng ray điện 3P, 4P, 6P

Cấu tạo

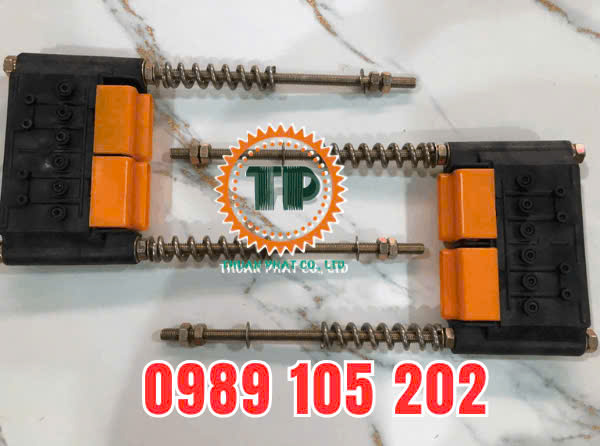

Căng ray điện 3P, 4P, 6P có cấu tạo đơn giản gồm 2 đầu: 1 đầu có 2 lò xo để siết chặt kéo căng đoạn ray, đầu còn lại lần lượt có 3 đai ốc, 4 đai ốc hay 6 đai ốc dùng để siết chặt các rãnh đồng lại với nhau

Công dụng

Căng ray điện 3P, 4P, 6P có công dụng quan trọng là điều chỉnh và căn chỉnh hệ thống ray điện dùng để cấp nguồn cho cầu trục hoạt động, đảm bảo cầu trục di chuyển ổn định, tiếp điện an toàn và giảm thiểu rủi ro về điện hoặc cơ khí trong quá trình vận hành.

Căng ray điện 3P, 4P, 6P

Các bước lắp căng ray điện 3P, 4P, 6P như sau:

Bước 1: Chuẩn bị

-  Kiểm tra kết cấu nhà xưởng, đảm bảo độ cứng vững của dầm đỡ ray.

-  Xác định vị trí lắp đặt ray theo bản vẽ thiết kế.

-  Chuẩn bị vật tư: ray điện, giá đỡ, bu lông, kẹp ray, thiết bị cách điện.

Bước 2: Lắp đặt ray điện

1. Lắp giá đỡ ray :

- Gắn giá đỡ vào dầm đỡ bằng bu lông neo.

- Điều chỉnh giá đỡ sao cho các điểm đỡ cách đều nhau (thường 1–1.5m).

2. Đặt ray lên giá đỡ :

- Ray được đặt trên các giá đỡ có lớp cách điện để tránh rò điện.

- Sử dụng kẹp ray để cố định tạm thời.

Bước 3: Gắn căng ray kéo căng và căn chỉnh

Căng kéo ray :

- Dùng  bộ căng ray điện để tạo lực kéo dọc trục ray, đảm bảo ray thẳng, không bị võng hoặc xoắn.

- Lực căng phải đồng đều, tránh biến dạng do nhiệt hoặc tải trọng.

Căn chỉnh:

- Kiểm tra độ thẳng của ray bằng laser hoặc thước thủy.

- Đảm bảo khoảng cách giữa hai ray song song (độ đồng tâm) theo thiết kế.

- Điều chỉnh kẹp ray và giá đỡ để ray không bị lệch.

Bước 4: Kiểm tra an toàn điện

 - Đo điện trở cách điện giữa ray và kết cấu kim loại (≥ 1 MΩ).

 - Kiểm tra tiếp xúc điện giữa ray và bộ chổi tiếp điện của cầu trục.

Yêu cầu kỹ thuật khi lắp căng ray điện 3P, 4P, 6P

- Độ thẳng của ray: Sai số ≤ 2mm/10m chiều dài.

- Khoảng cách giữa hai ray: Sai số ≤ ±3mm.

- Lực căng ray: Đủ để chống rung lắc khi cầu trục di chuyển.

- Cách điện: Sử dụng vật liệu chịu nhiệt, chống ẩm (ví dụ: epoxy hoặc sứ cách điện).

Một số lưu ý khi lắp căng ray điện 3P, 4P, 6P

 An toàn điện:

- Ngắt nguồn điện trước khi lắp đặt hoặc sửa chữa.

- Sử dụng dụng cụ cách điện và trang bị bảo hộ (găng tay, ủng cách điện).

Bảo trì định kỳ :

- Vệ sinh ray điện để tránh bụi bẩn gây tiếp xúc kém.

- Kiểm tra độ căng ray và siết lại bu lông nếu cần.

Môi trường:

- Tránh lắp ray điện ở khu vực ẩm ướt hoặc có hóa chất ăn mòn.

Căng ray điện 3P, 4P, 6P

Sự cố thường gặp khi lắp căng ray điện 3P, 4P, 6P và cách khắc phục

- Tiếp điện không ổn định: Nguyên nhân ray bị bụi bám, kẹp ray lỏng. Cách khắc phục: vệ sinh ray, siết lại kẹp ray.

- Ray bị võng hoặc xoắn: Nguyên nhân lực căng không đủ, nhiệt độ cao. Cách khắc phục: căng lại ray, bổ sung giá đỡ phụ.

- Rò điện: Nguyên nhân cách điện hỏng, ray tiếp xúc kim loại. Cách khắc phục: thay thế lớp cách điện, kiểm tra kỹ.
