Ray điện cầu trục là gì? Cấu tạo, nguyên lý hoạt động, phân loại và tác dụng của ray điện cầu trục

Trong mỗi chúng ta ai đã từng học tập hay làm việc mà có liên quan đến thiết bị cầu trục thì chắc hẳn đã từng nghe qua về cái tên ray điện cầu trục. Với kinh nghiệm hoạt động nhiều năm trong lĩnh vực cầu trục Thuận Phát xin chia sẻ cụ thể đến các bạn về: khái niệm, cấu tạo, nguyên lý hoạt động, phân loại và tác dụng của ray điện cầu trục, thông qua bài viết dưới đây hy vọng sẽ giúp cho các bạn có thể hiểu rõ hơn về ray điện cầu trục.

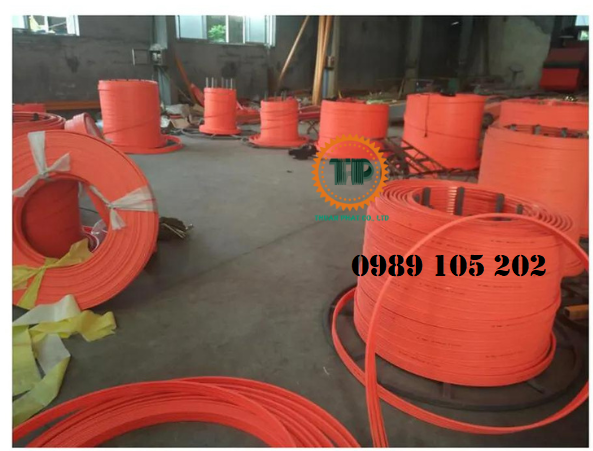

Ray điện cầu trục

Ray điện cầu trục là gì?

Trong hệ thống điện cầu trục ta thường nghe gọi ray điện cầu trục bằng những cái tên quen thuộc khác như: ray điện an toàn, ray điện an toàn cầu trục, ray điện thanh quẹt…, để một hệ cầu trục hoạt động được thì không thể thiếu sự tham gia của ray điện cầu trục, ray điện cầu trục đóng vai trò rất quan trọng trong sự hoạt động của cầu trục.

Ray điện cầu trục là một thiết bị dùng để truyền tải dòng điện đến các động cơ trên cầu trục thông qua sự tiếp xúc với chổi tiếp điện. Ray điện cầu trục được sử dụng để dẫn điện cho hệ thống điện chạy ngang của palang và sử dụng cho hệ thống điện chạy dọc nhà xưởng của cầu trục.

Trên thị trường chúng ta có thể dễ dàng tìm mua thiết bị này tại các doanh nghiệp hay cửa hàng thiết bị kỹ thuật. Ray điện cầu trục được chế tạo sẵn và phân chia các loại là 1P, 3P, 4P, 6P.



Cấu tạo của ray điện cầu trục

Như các bạn đã biết, bất cứ một thiết bị nào cũng vậy nó đều có cấu tạo riêng của nó, tương tự ray điện cầu trục cũng vậy nó được cấu tạo cụ thể như sau:

Bên trong là các rãnh đồng có vai trò dẫn điện, bên ngoài là vỏ nhựa cách điện, vỏ nhựa thường có màu đỏ đặc trưng và trên phần vỏ nhựa có ghi chú các thông số kỹ thuật của ray điện, phần vỏ nhựa chỉ bọc khoảng ½ lõi đồng, phần lõi đồng còn trống không bọc vỏ nhựa là vị trí để lắp chổi tiếp điện trượt tiếp xúc với dây đồng để lấy điện.

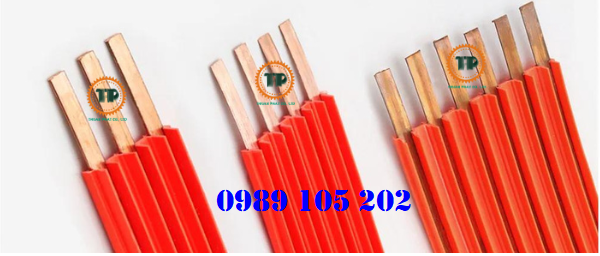

Ray điện cầu trục

Nguyên lý hoạt động của ray điện cầu trục

Để cầu trục hoạt động tốt thì ray điện cầu trục cũng phải làm việc và hoạt động tốt, nó được hoạt động giống như nguyên lý hoạt động của một dây điện thông thường là dẫn điện, truyền tải điện năng cho các thiết bị khác. Khi rãnh đồng trên ray điện tiếp xúc với lá than nằm ở đầu chổi tiếp điện, lúc này ray điện sẽ cung cấp nguồn điện cho các động cơ nằm trên cầu trục thông qua chổi tiếp điện.

Hướng dẫn cách lắp đặt ray điện cầu trục

Ray điện cầu trục muốn dẫn điện, truyền tải điện năng tốt cho các thiết bị thì việc lắp đặt ray điện phải được thực hiện đúng cách, sau đây là các bước lắp đặt ray điện cầu trục đúng cách:

• Bước 1: Hàn pát đỡ ray, ta sẽ sử dụng sắt V hoặc sắt la để làm pát đỡ cho ray điện khoản cách 1,2m/cây, khoan lỗ M10.
• Bước 2: Kiểm tra, khảo sát thực tế số mét ray điện cần dùng và cắt đúng số mét so với thực tế, lắp rãnh đồng úp xuống nền nhà xưởng để không đọng bụi bẩn, bụi bẩn không bám vào.
• Bước 3: Lắp kẹp treo ray điện vào pát đỡ ray được hàn sẵn.
• Bước 4: Lắp ray điện vào kẹp treo ray thành một đường thẳng, kiểm tra xem ray điện đã được cố định ở các vị trí kẹp treo ray hay chưa.
• Bước 5: Lắp căng ray điện, trước khi lắp căng ray vào ray điện ta cần định vị ngay tâm đường ray điện rồi khoan lỗ, siết bulong mục đích để tăng đơ làm căng đường ray điện.
• Bước 6: Tiến hành lắp chổi tiếp điện vào từng rãnh đồng của ray điện, cân chỉnh sao cho chổi điện tiếp xúc vừa đủ với rãnh đồng, không lắp quá mỏng hay quá dày sẽ làm ảnh hưởng đến ray điện và chổi tiếp điện.
• Bước 7: Đấu điện nguồn vào đuôi của bộ căng ray và kiểm tra đã an toàn hay chưa đề phòng bị mất pha hoăc cháy nổ khi cầu trục hoạt động.

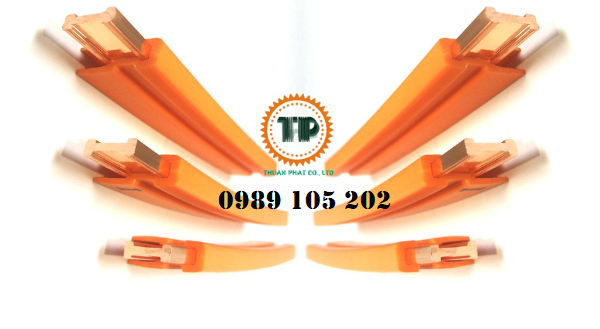

Ray điện cầu trục

Phân loại ray điện cầu trục

Tùy thuộc vào dòng điện sử dụng và công suất hoạt động của các động cơ trên cầu trục, ray điện cầu trục được phân chia thành các loại như sau:

• Ray điện 1 pha gồm có các loại: 1P-100A; 1P-250A; 1P-500A

• Ray điện 3 pha gồm có các loại: 3P-60A; 3P-75A; 3P-100A; 3P-150A

• Ray điện 4 pha gồm có các loại: 4P-60A; 4P-75A; 4P-100A; 4P-150A

• Ray điện 6 pha gồm có các loại: 6P-60A; 6P-75A; 6P-100A; 6P-150A

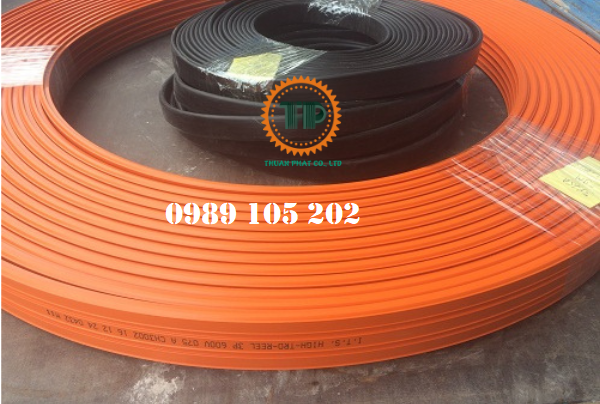

Ray điện cầu trục

Tác dụng của ray điện cầu trục

Bất kỳ các thiết bị nào trên cầu trục đều có mỗi tác dụng riêng của nó, ray điện cầu trục cũng vậy với những tác dụng thiết thực mang ý nghĩa kinh tế như sau:

1. Ray điện truyền tải điện năng cho các động cơ trên cầu trục hoạt động, giúp cho palang có thể nâng, hạ, di chuyển vật nặng theo yêu cầu của con người, điều này sẽ tiết giảm được rất nhiều nhân lực để di chuyển các vật nặng và tiết kiệm được nhiều chi phí trong việc di chuyển, vận chuyển.
2. Việc truyền tải điện tốt từ ray điện, giúp cho các động cơ trên cầu trục hoạt động ổn định, làm tăng hiệu suất làm việc của cầu trục và làm gia tăng năng suất công việc mang lại hiệu quả kinh tế cao.
3. Ray điện giúp cho việc truyền tải điện năng dễ dàng nên tiết kiệm được lượng điện năng tiêu thụ khi cầu trục hoạt động.

Sau đây là video giới thiệu về ray điện cầu trục



Ngoài ra, Quý khách có thể tìm hiểu thêm về ray điện thanh quẹt cầu trục tại đây >>>BẤM TẠI ĐÂY<<<

Bên cạnh ray điện cầu trục, công ty Thuận Phát còn cung cấp tất cả các thiết bị liên quan về hệ cầu trục và các phụ kiện đầy đủ. Quý khách hàng có thể xem tại đây >>>BẤM TẠI ĐÂY<<<
